柔性太阳能电池因具有轻、薄、柔、可卷对卷制备等特点，在可穿戴设备、汽车车顶、无人飞行器、光伏建筑一体化等领域具有广阔的应用前景，而柔性钙钛矿太阳能电池作为一种新兴的柔性光伏技术，在成本、光电转换效率、功率质量比等方面较其它柔性光伏技术有着显著的优势，得到学术界和产业界的广泛关注，如何进一步提升柔性钙钛矿太阳能电池的光电转换效率和耐弯曲性能是其走向实际应用的关键。

鉴于此，公司联合创始人兼首席科学家、清华大学电机系副教授易陈谊团队提出了一种针对钙钛矿太阳能电池中晶格缺陷和微应力的多功能添加剂策略，实现了单结柔性钙钛矿太阳能电池光电转换效率的世界纪录。

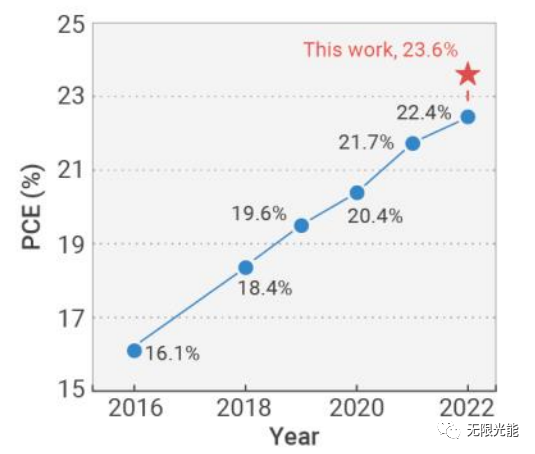

▲图1.柔性钙钛矿电池效率记录

本工作中，团队设计了一种琥珀酸盐添加剂加入钙钛矿前驱液中，用以提高钙钛矿薄膜质量和钙钛矿太阳能电池性能。高放大倍率的扫描电子显微观测发现，含有琥珀酸盐添加剂的钙钛矿薄膜形貌显著改善，荧光强度和荧光寿命显著增强，薄膜质量得到了明显提升。通过该方法制备的钙钛矿太阳能电池光电性能优异，在AM1.5G标准光照下刚性的电池组件光电转换效率高达25.4%。在柔性基底上所制备的柔性电池组件获得了最高23.6%（认证效率22.5%）的光电转换效率，这是迄今报道过的单结柔性钙钛矿太阳能电池最高效率纪录。同时，在1 cm²的柔性组件上获得了超过20%的光电转换效率。

特别重要的一点是，添加剂的加入显著强化了薄膜的柔韧性能，使钙钛矿薄膜的耐弯曲性能得到大幅度的提升，柔性组件在6 mm的弯曲半径下弯曲10000次仍可保持85%的初始光电转换效率。

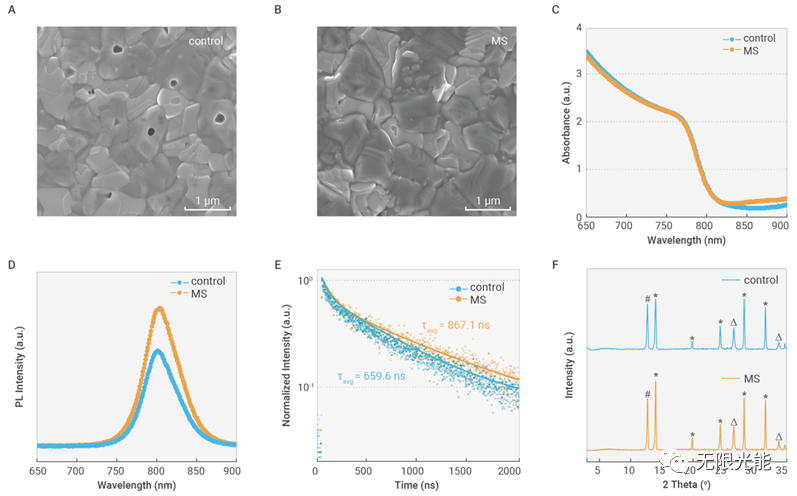

▲图2.钙钛矿薄膜形貌与光电性能

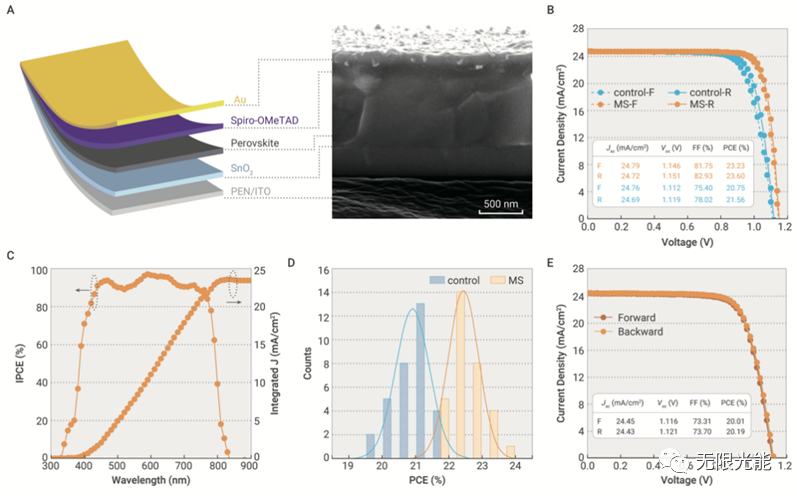

▲图3.柔性电池结构与光电性能

柔性组件效率和耐弯折性能的综合提升展现了柔性钙钛矿太阳能电池走向实际应用的良好前景。上述成果以“多功能琥珀酸盐添加剂实现效率超过23%的柔性钙钛矿太阳能电池” （Multifunctional succinate additive for flexible perovskite solar cells with more than 23% power conversion efficiency）为题发表在Cell Press合作出版的综合性学术期刊 《创新》（The Innovation）上。
